Funkcja niwelatora blachy

Wraz z rozwojem produkcji ram z blachy, jakość blachy musi być dostosowana do sprzeczności spowodowanej obecnym niedoborem stali i wzrostem wykorzystania stali o wysokiej wytrzymałości. Ze względu na niedobór stali przedsiębiorstwa zajmujące się obróbką blach często nie mogą uzyskać wymaganej jakości materiału, dlatego muszą wyrównać materiały, aby jeszcze bardziej poprawić jakość materiałów. W przypadku płyt o wysokiej wytrzymałości (głównie na potrzeby przemysłu samochodowego) do uzyskania dobrej płaskości wymagany jest wyższy nacisk wyrównujący oraz zaktualizowana koncepcja wyrównywania.

Niwelator może poprawić jakość blachy

Usuwanie naprężeń materiałowych za pomocą technologii poziomowania

W celu usunięcia naprężeń w materiale należy wypoziomować płytę. Podstawową zasadą niwelacji rolkowej jest selektywne rozciąganie wszystkich partii materiału. Poniżej granicy plastyczności materiału krótsza część „włókna” arkusza jest proporcjonalnie wydłużana, aby uzyskać stałą długość „włókna”. Jej realizacja polega na wielokrotnym wyginaniu się materiału w górę iw dół o małym promieniu krzywizny podczas przechodzenia przez prostownicę, tak aby krótsze „włókno” materiału mogło ulec wydłużeniu. Kiedy blacha przesuwa się w kierunku wyjścia z obrabiarki poziomującej, zakres wyginania w górę i w dół jest stopniowo zmniejszany, aby wyeliminować deformację materiału spowodowaną silnym zginaniem na wejściu do obrabiarki poziomującej (rysunek 1). Kiedy wszystkie „włókna” na materiale są prawie tej samej długości, płyta jest prosta, czyli „wypoziomowana”.

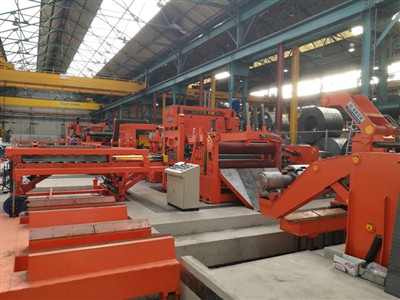

Aby uzyskać zadowalający efekt niwelacji, najważniejsze jest dobranie odpowiedniej niwelarki do zadania obróbki, które ma być wykonane. W większości przypadków poziomowanie blach rozpoczyna się od obróbki kręgów, a prostownica jest ważną częścią całej linii produkcyjnej obróbki materiału. Najprostszą obrabiarką jest Spłaszczarka, która ma niewielką liczbę rolek prostujących, dużą średnicę i brak rolek podtrzymujących. Jednak, aby uzyskać wysoką płaskość, rolki wyrównujące o małej średnicy, mały odstęp między rolkami i rolki podtrzymujące są niezbędne do dobrego podparcia rolek wyrównujących. W związku z tym prosty młyn do wygładzania nie może wytworzyć wystarczającego odkształcenia materiałów wymaganych do uzyskania dobrej płaskości, dlatego nie jest szeroko stosowany.

Niwelator do materiałów o wysokiej wytrzymałości

Ze względu na coraz częstsze stosowanie materiałów o wysokiej wytrzymałości na rozciąganie w produkcji ram z blachy, poziomowanie materiałów wymaga większego docisku. W procesie prostowania wyższy nacisk prostujący musi oddziaływać na konstrukcję obrabiarki i rolkę prostującą. Solidna konstrukcja obrabiarki i dobre podparcie rolki poziomującej są niezbędne, co jest bardzo ważne dla poprawy jakości poziomowania i żywotności obrabiarki. Jeżeli nacisk działający na prostownicę jest bardzo duży, należy zaprojektować skuteczne zabezpieczenie przed przeciążeniem, aby chronić obrabiarkę. Podczas wyrównywania materiałów o wysokiej wytrzymałości wymagany jest duży nacisk wyrównujący w celu odkształcenia płyt, co można osiągnąć poprzez zmniejszenie rozstawu rolek wyrównujących. Dlatego nowy pomost wyposażony jest w mechanizm regulacji stołu roboczego. Ze względu na konstrukcję obrabiarki jest to jedyny sposób na zminimalizowanie rozstawu rolek prostujących.
